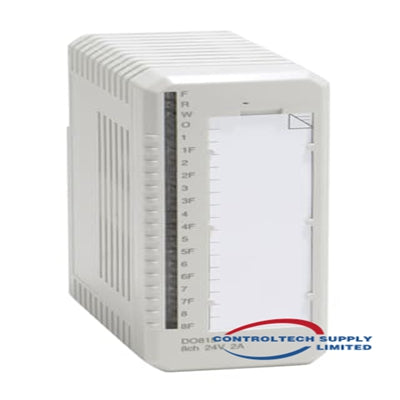

ABB DO815 3BSE013258R1 Digitaler Ausgang

Allgemeine Information

• Artikelnummer: 3BSE013258R1
• Typ: Digitalausgang
• Signalspezifikation: 24 V d.c. (10 - 32 V DC), 2A
• Anzahl der Kanäle: 8
• Signaltyp: High-Side-Treiber, Strombegrenzung
• HART: Nein
• SOE: Nein
• Redundanz: Nein
• Hohe Integrität: Nein
• Eigensicherheit: Nein
• Mechanik: S800

Detaillierte Daten

• Isolierung: Gruppenweise vom Boden isoliert
• Ausgangslast: < 0,25 Ω
• Strombegrenzung: Kurzschlussfester, strombegrenzter Ausgang
• Maximale Feldkabellänge: 600 Meter (656 Yards)
• Ereignisaufzeichnungsgenauigkeit: -0 ms / +1,3 ms
• Nennisolationsspannung: 50 V
• Dielektrische Prüfspannung: 500 V Wechselstrom.
• Verlustleistung: Typ. 4 W
• Stromaufnahme +5 V Modulbus: Typ. 120 mA, max. 150mA
• Stromaufnahme +24 V Modulbus: 0
• Stromaufnahme +24 V Extern: 0

Diagnose

• Vordere LEDs: F(ault), R(un), W(arning), O(SP), Kanal 1-8 Status, Kanal 1-8 Fehler
• Überwachung: Kurzschluss, Überlast, Unterspannung und offene Last
• Statusanzeige der Überwachung: Modulfehler, Modulwarnung, Kanalfehler

Umwelt und Zertifizierung

• CE-Kennzeichnung: Ja
• Elektrische Sicherheit: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Gefährlicher Standort: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
• Marine-Zertifizierung: ABS, BV, DNV, LR
• Temperatur, Betrieb: 0 bis +55 °C (+32 bis +131 °F), Zulassungen für +5 bis +55 °C
• Temperatur, Lagerung: -40 bis +70 °C (-40 bis +158 °F)
• Verschmutzungsgrad: Grad 2, IEC 60664-1
• Korrosionsschutz: ISA-S71.04: G3
• Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
• Maximale Umgebungstemperatur: 55 °C (131 °F), für vertikale Montage in kompakter MTU 40 °C (104 °F)
• Schutzklasse: IP20 gemäß IEC 60529
• Mechanische Betriebsbedingungen: IEC/EN 61131-2
• EMV: EN 61000-6-4, EN 61000-6-2
• Überspannungskategorien: IEC/EN 60664-1, EN 50178
• Geräteklasse: Klasse I gemäß IEC 61140 (erdgeschützt)
• RoHS-Konformität: DIRECTIVE/2011/65/EN (EN 50581:2012)
• WEEE-Konformität: RICHTLINIE/2012/19/EU

Kompatibilität

• Verwendung mit MTU: TU810, TU812, TU814, TU830
• Codierungscode: AA

Maße

• Breite: 45 mm (1,77 Zoll)
• Tiefe: 102 mm (4,01 Zoll), 111 mm (4,37 Zoll) einschließlich Stecker
• Höhe: 119 mm (4,7 Zoll)
• Gewicht: 0,2 kg (0,44 Pfund)
