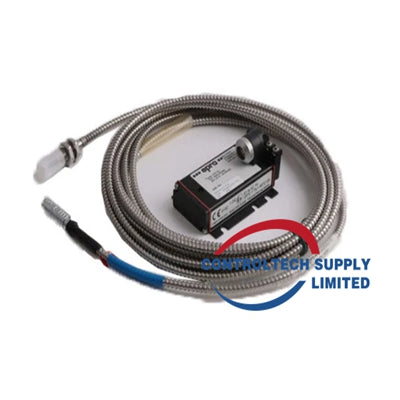

EPRO CON031+PR6423/00R-111 Wirbelstrom-Signalwandler und -Sensor

EPRO CON031+PR6423/00R-111

EPRO PR6423/00R-111 Wirbelstromsensor

• Typ: Berührungsloser Sensor
• Anwendungen: Kritische Turbomaschinen wie Dampf-, Gas- und Wasserturbinen, Kompressoren, Getriebe, Pumpen und Lüfter
• Messung: Dynamische Verschiebung, Position, Exzentrizität und Geschwindigkeit der radialen und axialen Welle
• Linearer Messbereich: 2 mm (80 mil)
• Anfänglicher Luftspalt: 0,5 mm (20 mil)
• Inkrementeller Skalierungsfaktor (ISF): 8 V/mm (203,2 mV/mil) ±5 % bei 0 bis 45 °C
• Abweichung von der Best Fit Straight Line (DSL): ±0,025 mm (±1 mil) bei 0 bis 45 °C
• Mindestschaftdurchmesser: 25 mm (0,79 Zoll)
• Zielmaterial: Ferromagnetischer Stahl (42CrMo4, AISI/SAE 4140)
• Schutzklasse: IP66
• Betriebstemperaturbereich:
  • Sensor inkl. 1m Kabel: -35 bis +200°C
  • Kabel & Stecker: -35 bis +150°C
• Material:
  • Sensorspitze: PEEK
  • Gehäuse: Edelstahl
  • Kabel: PTFE
  • Stecker: Messing, vernickelt
• Gewicht: Ca. 100 Gramm (3,53 Unzen)

EPRO CON031 Signalkonverter

• Typ: Wirbelstrom-Signalwandler
• Anwendungen: Kritische Turbomaschinen wie Dampf-, Gas- und Wasserturbinen, Kompressoren, Pumpen und Lüfter
• Frequenzbereich: 0 bis 20.000 Hz
• Anstiegszeit: <15 μs
• Betriebstemperaturbereich: -30 bis 100 °C
• Stoß und Vibration: 5 g bei 60 Hz bei 25 °C
• Schutzklasse: IP20
• Versorgungsspannungsbereich: -23 V bis -32 V (Ausgangsbereich -4 V bis -20 V)
• Gehäusematerial: ALMgSi 0,5 F22
• Gewicht: ~120 Gramm (4,24 oz)
• Befestigung: 4 Schrauben M5x20
• Anschlüsse: Schraubklemme (max. 1,5mm², Aderendhülsen)
