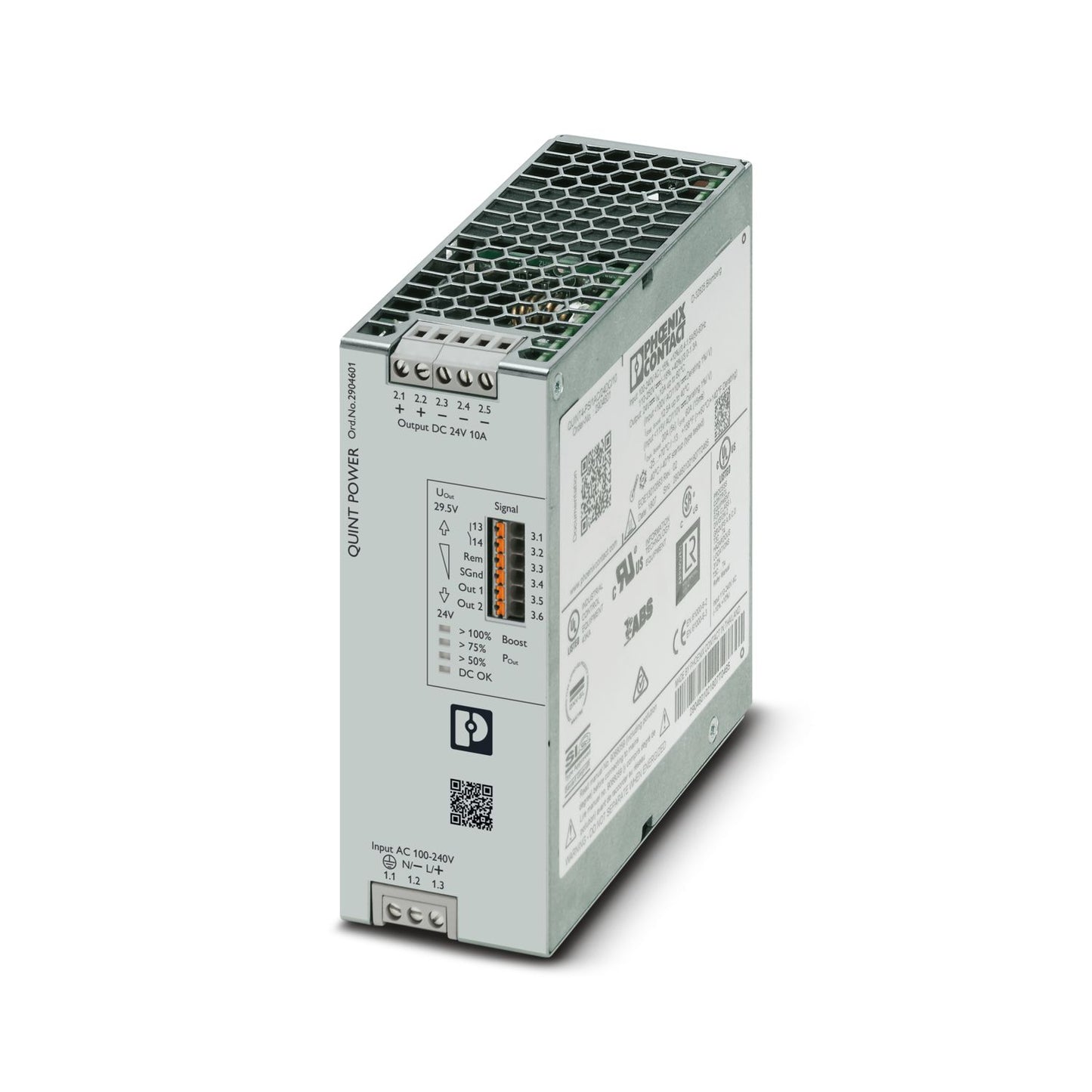

Μονάδα τροφοδοσίας PHOENIX CONTACT QUINT-PS/1AC/24DC/10

περιγραφή προϊόντος

Το QUINT-PS/1AC/24DC/10 είναι μια μονάδα τροφοδοσίας υψηλής απόδοσης σχεδιασμένη για τοποθέτηση σε ράγα DIN, που διαθέτει τεχνολογία Selective Fuse Breaking (SFB) και διεπαφή NFC για εύκολη διαμόρφωση, διασφαλίζοντας ανώτερο σύστημα διαθεσιμότητα με προηγμένη παρακολούθηση και ρυθμιζόμενα χαρακτηριστικά εξόδου.

Τεχνικές προδιαγραφές

Δεδομένα εισόδου:

• Εύρος ονομαστικής τάσης εισόδου: 100 V AC έως 240 V AC
• Εύρος τάσης εισόδου: 85 V AC έως 264 V AC
• Εύρος τάσης εισόδου DC: 90 V DC έως 410 V DC
• Ρεύμα εισόδου: < 15 A
• Εύρος συχνότητας AC: 50 Hz έως 60 Hz
• Χρόνος προσωρινής αποθήκευσης ρεύματος: 36 ms (120 V AC) / 36 ms (230 V AC)
• Τρέχουσα κατανάλωση: 4 A (100 V AC) / 1,7 A (240 V AC)
• Ονομαστική κατανάλωση ενέργειας: 303 VA
• Προστατευτικό κύκλωμα: Προστασία από παροδικές υπερτάσεις. Βαρίστορ, απαγωγέας υπερτάσεων γεμάτο με αέριο

Δεδομένα εξόδου:

• Απόδοση: 92,5% (230 V AC)
• Ονομαστική τάση εξόδου: 24 V DC ±1%
• Εύρος τάσης εξόδου: 18 V DC έως 29,5 V DC
• Ονομαστικό ρεύμα εξόδου: 10 A (-25°C έως 60°C)
• Ενίσχυση ισχύος: 15 A (-25°C έως 40°C)
• Επιλεκτική θραύση ασφαλειών (SFB): 60 A (12 ms)
• Διαβάθμιση: 60°C έως 70°C (2,5%/K)
• Αντίσταση τάσης ανάδρασης: ≤ 35 V DC
• Προστασία από υπέρταση στην έξοδο: ≤ 32 V DC
• Υπολειπόμενος κυματισμός: < 50 mVPP

Δεδομένα σύνδεσης:

• Μέθοδος σύνδεσης εισόδου: Βιδωτή σύνδεση
• Διατομή αγωγού (άκαμπτη): 0,2 mm² έως 4 mm²
• Διατομή αγωγού (Εύκαμπτη): 0,2 mm² έως 2,5 mm²
• Διατομή αγωγού AWG: 24 έως 12
• Μήκος απογύμνωσης: 8 mm
• Σπείρωμα βίδας: M3
• Ροπή σύσφιξης: 0,5 Nm έως 0,6 Nm
