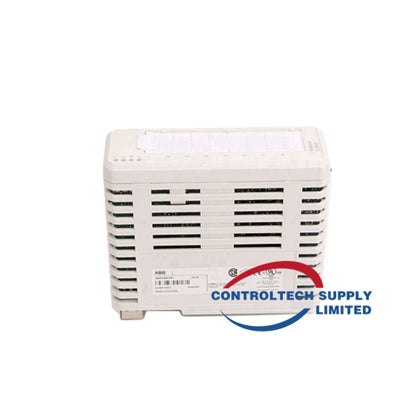

Módulo de entrada analógica ABB AI523

Módulo de entrada analógica ABB AI523

Descripción: El AI523 es un módulo de entrada analógica diseñado para su uso en los controladores lógicos programables (PLC) AC500 y AC500-XC de ABB. Cuenta con 16 canales de entrada analógica que pueden manejar señales de voltaje, corriente y Pt100. El módulo tiene una resolución de 12 bits (incluida la señal) y admite conexiones de 2 cables.

Especificaciones técnicas:

Voltaje del proceso:

• Valor nominal: 24 V CC
• Ondulación máxima: 5%
• Protección contra voltaje invertido: Sí
• Fusible de protección nominal en UP: 10 A rápido
• Aislamiento galvánico: Sí (por módulo)
• Consumo de corriente: Aproximadamente 2 mA de una fuente de alimentación de 24 V CC
• Corriente de entrada desde ARRIBA (al encender): 0,050 A²s
• Longitud máxima de cables analógicos (sección del conductor > 0,14 mm²): 100 m
• Peso: 300 gramos
• Posición de montaje: Horizontal o vertical (con reducción a +40°C)
• Refrigeración: Convección natural (evitar el obstáculo de conductos de cables u otras partes)

Entradas analógicas:

• Número de Canales por Módulo: 16 (divididos en 2 grupos de 8 canales cada uno)
• Tipo de entrada: Bipolar (no para corriente o Pt100/Pt1000/Ni1000)
• Configurabilidad: 0 V a 10 V, -10 V a +10 V, 0/4 mA a 20 mA, Pt100/1000, Ni1000 (cada entrada se puede configurar individualmente)
• Resistencia de entrada del canal: voltaje (>100 kΩ), corriente (aproximadamente 330 Ω)
• Constante de tiempo del filtro de entrada: voltaje (100 μs), corriente (100 μs)
• Indicación de señales de entrada: 1 LED por canal

Modo de entrada digital (si se utiliza como entradas digitales):

• Ciclo de conversión: 2 ms (para 16 entradas), con Pt/Ni… 1 s
• Resolución (rango 0 V a 10 V): 12 bits
