Module de compteur Bachmann CNT204 / H 32 bits
Module de compteur Bachmann CNT204 / H 32 bits
Product Type: Contre-module
Payment:T/T, Western Union
Shipping Port:Jinhua China
Lead Time:1-3 Working Days
Condition: Brand New And 100% Original
Warranty: 12 months
Le bachmann CNT204 / H Le module de compteur comprend quatre compteurs pour les générateurs d'impulsions à ligne unique, et il offre la possibilité d'utiliser deux de ces canaux comme entrées pour les encodeurs incrémentiels.
Caractéristiques:
- 4 entrées de compteur pour les générateurs d'impulsions à ligne unique
- Indication d'état: LED (vert) par compteur / entrée d'initiateur
- 2 canaux d'entrée pour les encodeurs incrémentiels
- Alimentation de l'encodeur directement du module via les connecteurs
- Les entrées peuvent être synchronisées
- Surveillance de toutes les tensions d'alimentation
- Mesure de la période avec une résolution de 42 ns
- Mesure différentielle (décalage de phase entre C1 et C3 ou C2 et C4) avec une résolution de 42 ns
Spécifications techniques:
Nom | Description |
---|---|
Marque | Bachmann |
Nom / modèle du produit | CNT204 / H |
Numéro d'article | 00010709-10 |
Fonction | Contre-module |
Compter les entrées | - 2x Inc HTL 300KHz - 2x Counter HTL 20KHz ou 4x Counter HTL 20KHz |
Tension / niveau de signal | Htl = 24v |
Résolution | 32 bits |
Modes de comptage pris en charge |
- Inc A, A / B / N: comptage incrémentiel avec le support pour les canaux A, A / B et N. - Position: se référant probablement au comptage basé sur la position. - Différence de phase: mesurer la différence de phase entre les signaux. - Période: se référant probablement à la mesure de la période. - Trigger: se référant probablement au comptage basé sur le déclencheur. |
Isolement | Isolé |
Détails supplémentaires:
Entrées de l'encodeur incrémentiels:
- Quantité: 2
- Counter Resolution: 32 bits
- Signaux d'entrée: a-, a +, b-, b +, n-, n +
- Évaluation du signal: Mode d'évaluation 1- / 2- / 4-BEE ou de direction d'impulsion
- Max. Fréquence d'entrée: 1 MHz (RS422) / 300 kHz (HTL)
- Filtre d'entrée: 185 kHz à 6 MHz réglable, par défaut 6 MHz
Entrées de compteur:
- Quantité: 4 (2 si les entrées Inc sont utilisées)
- Counter Resolution: 32 bits
- Max. Fréquence d'entrée: 20 kHz
- Min. Longueur d'impulsion: 25 µs
- Filtre d'entrée: 183 Hz à 46,88 kHz réglable, par défaut (FG = 100 kHz)
Alimentation électrique de l'encodeur:
- Tension: +5 V ou +24 V
- Tolérance de tension: ± 5% comme UEXT
- Max. Courant / Encodeur: 200 mA (pour +5 V) ou 300 mA (pour +24 V)
- Ripple: <150 MVSS comme UEXT
- Proof de court-circuit: oui, permanent
Alimentation externe:
- Alimentation: 18 à 34 VDC
- Consommation actuelle interne: 40 mA à 24 V + 1,2x Consommation actuelle des encodeurs
- Protection de polarité inversée: oui
Approbations / certificats:
- Général: CE, Culus, CCC
- Marine: DNV GL, LR, ABS, BV
Conditions ambiantes:
- Climat standard ou froid
Température de fonctionnement:
- Plage: -30 à +60 ° C
Humidité relative:
- Opération: 5 à 95% sans condensation ou 5 à 95% avec condensation
- Stockage: 5 à 95% avec condensation
Degré de pollution:
- 2 (sans condensation; selon la CEI 60664-1)
Ces spécifications détaillent les fonctionnalités, les entrées, les exigences d'alimentation et les conditions environnementales pour le module CNT204 / X.
FAQ et contact:
🔍 À propos de nous:
- Type d'entreprise: Nous sommes une société commerciale.
⏱ Délai de mise en œuvre:
- En stock: 1 à 3 jours pour les articles en stock.
- En rupture de stock: Chronologie négociable.
📦 Exemple de disponibilité:
- Exemple de politique: La disponibilité et les prix dépendent du produit et de la quantité de commande.
💳 Conditions de paiement:
- Standard: 100% T / T avant l'expédition.
- GRANDES COMMANDES: Termes flexibles, négociables.
EXPÉDITION:
🚚 Détails de l'expédition:
- Expédition rapide: Les articles en stock sont expédiés dans les 3 jours suivant le paiement.
- Reach global: Nous expédions dans le monde entier via DHL, UPS, FedEx, TNT et EMS.
- Votre agent d'expédition: Veuillez nous informer si vous avez un agent d'expédition préféré.
- Emballage sécurisé: Nous utilisons un emballage robuste et nous sommes ouverts aux demandes spéciales.
- Temps d'expédition: Les forfaits arrivent généralement dans les 7 à 15 jours.
📧 Restez connecté:
- 📩 Contactez-nous: Veuillez nous envoyer un courriel lors de la réception du colis.
- 📋 Informations sur l'expédition: Pour un traitement efficace, veuillez fournir:
- Code postal
- Nom de l'entreprise (le cas échéant) et votre nom
- Numéro de téléphone et extension (si disponible)
🌐 Services de l'entreprise:
- 🚀 Livraison rapide: Nous expédions des produits en stock dans les 1 à 3 jours.
- 💼 Expérience: Avec plus d'une décennie d'expérience en vente, nous offrons une expertise.
- 🏬 Grand inventaire: Nous stockons diverses marques et maintenons des entrepôts à l'étranger.
- ✅ Assurance qualité: Nos produits sont livrés avec une garantie d'un an.
Connectez-vous avec nous:
- ☎️ Téléphone: +86 18857985841
- 📧 E-mail: sales@controltech-supply.com
- 💬 Skype: +86 18857985841
- 📱 WhatsApp: 8618857985841
- 🕒 Heures d'ouverture: Nous fournissons un support en ligne 24/7
🏢 Adresse: 1100 Linjiang East Road, Bailongqiao, district de Wucheng, City de Jinhua, province du Zhejiang
Restez en contact pour les produits et services de premier ordre! 🌟📦🌏 #QualityMatters
Plus de produits en stock:
Marque | Module | Lien |
---|---|---|
Bachmann | BS207 BIO459 BIO459 / 01 | Lien |
Bachmann | MPC240 | Lien |
Bachmann | AIO288 / 1 | Lien |
Bachmann | BS205 BIO413 BIO413 / 00 | Lien |
Bachmann | MX213 | Lien |
Bachmann | CM202 | Lien |
Bachmann | BS204 Bio246 Bio246 / 00 | Lien |
Bachmann | BS210 | LIEN |
Bachmann | OT115 / R | Lien |
Bachmann | FM211 | Lien |
Bachmann | Dio264 | Lien |
Bachmann | Dio32-c | Lien |
Bachmann | Ptai216 | Lien |
Bachmann | DO232 | LIEN |
Bachmann | Dio16-c | Lien |
Bachmann | CNT204 / H | |

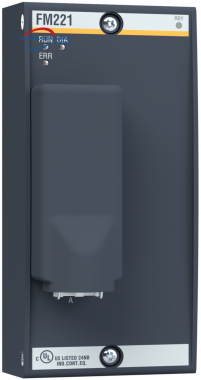

Bachmann | FM221 | |
