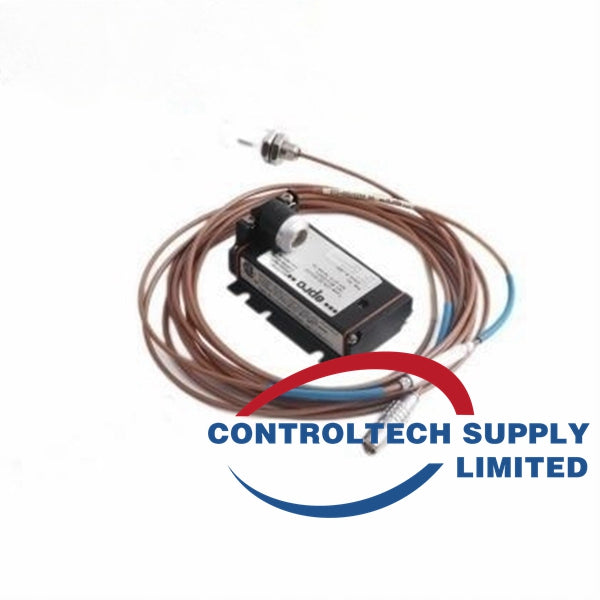

EPRO CON020/T4+PR6424/01 Sensor de Correntes Parasitas+Conversor de Sinal

EPRO CON020/T4+PR6424/01 Sensor de Correntes Parasitas+Conversor de Sinal

Sensor de corrente parasita EPRO PR6424/01

• Tipo: Sensor sem contato
• Aplicações: turbomáquinas críticas, como vapor, gás e turbinas hidrelétricas, compressores, bombas e ventiladores
• Medição: deslocamento dinâmico, posição, excentricidade e velocidade do eixo radial e axial
• Sensibilidade/Linearidade: 4 V/mm (101,6 mV/mil) ≤ ±1,5%
• Entrega de ar (Centro): Aprox. 2,7 mm (0,11”) Nominais
• Desvio de longo prazo: <0,3%
• Faixa:
  • Estática: ±2,0 mm (0,079”)
  • Dinâmico: ±2,0 mm (0,079”)
• Material Alvo: Aço Ferromagnético (42CrMo4, AISI/SAE 4140)
• Velocidade máxima de superfície: 2.500 m/s (98.425 ips)
• Diâmetro mínimo do eixo: 80 mm (3,15”)
• Faixa de temperatura operacional: -35 a 150°C (-31 a 302°F)
• Erro de temperatura: <4%/100°K (compatível com API 670)
• Resistência à pressão da cabeça do sensor: 10.000 hPa (145 psi)
• Choque e vibração: 5g a 60 Hz a 25°C (77°F)
• Material:
  • Manga: Aço Inoxidável
  • Cabo: PTFE
• Peso: Aprox. 200 gramas (7,05 onças)

Conversor de sinal EPRO CON020/T4

• Tipo: Conversor de sinal de corrente parasita
• Aplicações: turbomáquinas críticas, como vapor, gás e turbinas hidrelétricas, compressores, bombas e ventiladores
• Faixa de frequência: 0 a 20.000 Hz
• Tempo de subida: <15 μs
• Faixa de temperatura operacional: -30 a 100°C (-22 a 212°F)
• Choque e vibração: 5g a 60 Hz a 25°C (77°F)
• Classe de proteção: IP20
• Faixa de tensão de alimentação: -23V a -32V (faixa de saída -4V a -20V)
• Material da carcaça: ALMgSi 0,5 F22
• Peso: ~ 120 gramas (4,24 onças)
• Montagem: 4 Parafusos M5x20
• Conexões: Terminal de parafuso (máx. 1,5 mm², mangas de extremidade de fio)
