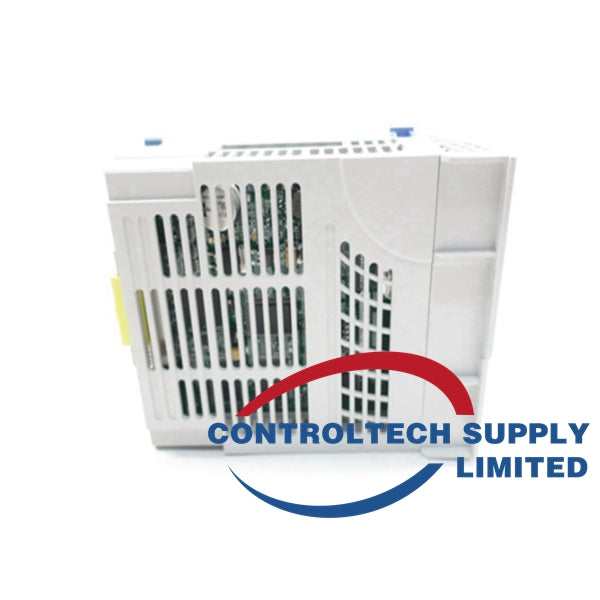

Emerson Ovation 5X00238G13 Mô-đun trình tự sự kiện

Emerson Ovation 5X00238G13 là mô-đun Chuỗi sự kiện trong Hệ thống điều khiển phân tán ovation (DCS). Nó cung cấp 16 kênh kỹ thuật số để theo dõi trạng thái mở hoặc đóng của đầu vào kỹ thuật số hoặc địa chỉ liên lạc tại hiện trường. Mô-đun này từ chối các thay đổi trạng thái kéo dài dưới 4 mili giây.

Mô-đun thực hiện gắn thẻ sự kiện và điều khiển trò chuyện cho từng kênh đầu vào. Bộ điều khiển Ovation ghi mặt nạ gắn thẻ sự kiện kênh vào mô-đun Điện tử để bật gắn thẻ sự kiện cho các kênh đầu vào cụ thể. Nó có cờ kiểm soát trò chuyện cho mỗi kênh để chỉ ra rằng kênh đầu vào đã thay đổi trạng thái quá nhiều lần trong một khoảng thời gian hoặc đang thay đổi trạng thái với tốc độ quá nhanh.

Mô-đun kiểm tra từng kênh cứ sau 125 micro giây. Nếu bit mặt nạ gắn thẻ sự kiện kênh bằng 0 thì kênh đó không được kiểm tra. Đồng bộ hóa thời gian được thực hiện bằng Bộ điều khiển Ovation ghi đồng thời tham chiếu thời gian vào tất cả các mô-đun Chuỗi Sự kiện với độ phân giải 1 mili giây.

Mô-đun 5X00238G13 cung cấp hai tùy chọn để xử lý cuộc trò chuyện đầu vào. Tùy chọn đầu tiên sẽ đặt cờ kiểm soát trò chuyện nếu tốc độ thay đổi của đầu vào lớn hơn 1 trên 100 mili giây. Tùy chọn thứ hai đặt cờ kiểm soát trò chuyện nếu có 4 thay đổi trạng thái trở lên xảy ra trên một đầu vào giữa các lần đọc bộ đệm sự kiện.

Tóm lại, Emerson Ovation 5X00238G13 là một mô-đun mạnh mẽ và đáng tin cậy trong Ovation DCS, được thiết kế để giám sát và điều khiển các đầu vào kỹ thuật số tại hiện trường với độ chính xác và tốc độ cao.
