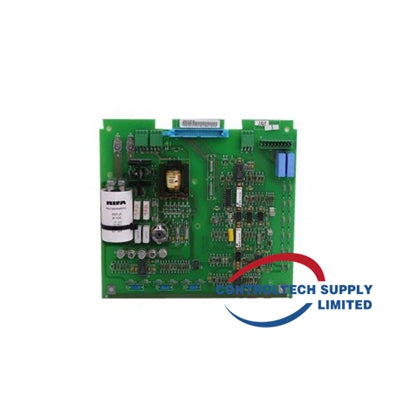

ABB YPM 106E YT204001-FN Analogni izlazni modul

Opis proizvoda

ABB YPM 106E YT204001-FN je vrlo svestran analogni izlazni modul dizajniran za integraciju u ABB kontrolne sustave. Generira precizne signale i ima različite izlazne konfiguracije za podršku strujnim i naponskim signalima za terenske uređaje. Ovaj modul je pouzdan i siguran, s dijagnostikom i galvanskom izolacijom za korištenje u zahtjevnim industrijama kao što su proizvodnja energije i nafta i plin.

Tehničke specifikacije

• Model: YPM 106E

• Šifra narudžbe: YT204001-FN

• Broj izlaznih kanala: 8 izoliranih analognih izlaznih kanala

• Vrste izlaznih signala:

• Trenutna: 0 do 20 mA / 4 do 20 mA

• Napon: 0 do 10 V / -10 do +10 V

• Rezolucija izlaza: 12-bit

• Točnost: ±0,1% od punog opsega

• Nosivost:

• Trenutni izlaz: Max. 600 Ω

• Izlazni napon: Min. 10 kΩ

• Vrijeme osvježavanja izlaza: ≤ 5 ms po kanalu

• Dijagnostičke funkcije:

• Otkrivanje kratkog spoja

• Otkrivanje otvorenog kruga (prekid žice)

• Zaštita od preopterećenja

• Izolacija:

• Galvanska izolacija između sustava i izlaznih krugova

• Izolacijski napon: 500 VDC

• LED indikatori:

• Status kanala

• Kvar modula

• Napajanje: Osigurano putem sustavske sabirnice

• Potrošnja energije: ≤ 4 W

• Ekološki uvjeti:

• Radna temperatura: 0°C do +60°C

• Temperatura skladištenja: -40°C do +85°C

• Relativna vlažnost: 5% do 95% (bez kondenzacije)

• Fizičke dimenzije:

• Visina: 125 mm

• Širina: 50 mm

• Dubina: 110 mm
