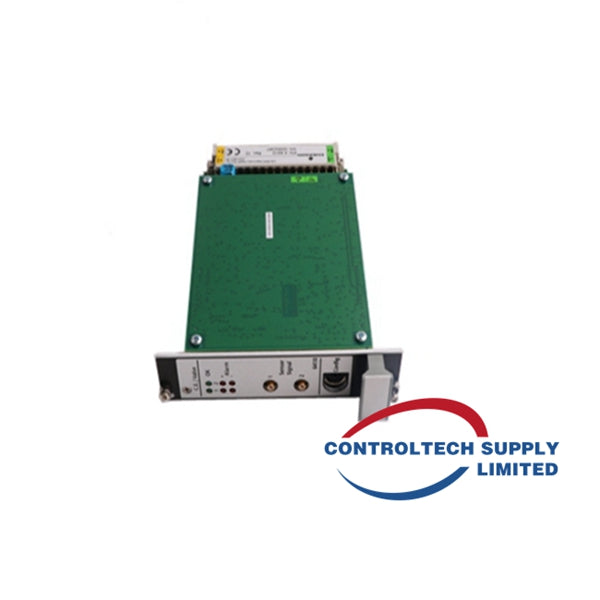

Emerson EPRO A6370D Monitor za zaštitu od prekomjerne brzine

Monitor za zaštitu od prekoračenja brzine EPRO A6370D

Opis

Monitor A6370D je dio AMS 6300 SIS sustava zaštite od prekomjerne brzine i je
montiran u 19" ormar (84HP širina i 3RU visina) u kombinaciji s A6371
sustavni backplane. Jedan AMS 6300 SIS sastoji se od tri monitora zaštite (A6370D)
i jedna stražnja ploča (A6371D).
Sustav je dizajniran za korištenje s Eddy-Current senzorima, Hall-Element senzorima i
Magnetni (VR) senzori.

Opskrba naponom senzora

• Nominalni napon napajanja: -24,5 V ±1,5 V DC
• Maks. Struja: 35 mA

Ulazni signal, senzori vrtložnih struja i Hallovih elemenata

• Raspon ulaznog signala napona: 0 V do 26 V (+/-)
• Zaštićeno od obrnute polariteta

• Granični raspon: ± 48 V

• Frekvencijski raspon: 0 do 20 kHz

• Ulazna otpornost: Tipična 100 kΩ

Ulazni signal, magnetski (VR) senzori

• Raspon ulaznog signala napona: Min. 1 Vpp, max. 30 V RMS

• Frekvencijski raspon: 0 do 20 kHz

• Ulazna otpornost: Tipična 18 kΩ

Digitalni ulaz (zadnja ploča)

• Broj ulaza:
•  4 (Galvanski odvojeno s zajedničkom zemljom svih digitalnih ulaza)
  (Testna vrijednost 1, Testna vrijednost 2, Omogući testne vrijednosti, Resetiraj latch)

• Niska logička razina: 0 V do 5 V

• Logička visoka razina: 13 V do 31 V, otvoreno

• Ulazna otpornost: Tipična 6,8 kΩ

Trenutni izlaz (zadnja ploča)

• Broj izlaza: 2
• Električno izolirano s zajedničkom zemljom

• Raspon: 0/4 do 20 mA ili 20 do 4/0 mA

• Točnost: ±1% pune skale

• Maksimalno opterećenje: <500Ω

• Maks. izlazna struja: 20 mA
